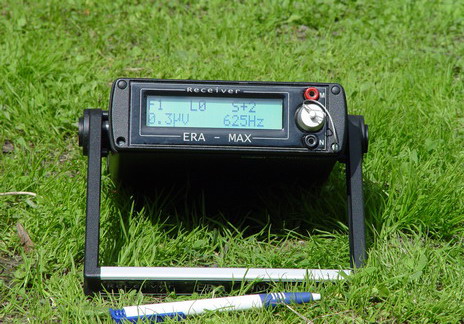

ИЗМЕРИТЕЛЬ ERA-MAX

Измеритель предназначен для проведения электроразведочных работ в составе аппаратуры «ЭРА» всех модификаций на частотах: DC; 1,22; 2,44; 4,88; 9,76; 19,52; 50; 100; 625; 1250; 2500 Гц и постоянном токе методами сопротивлений, заряда, естественного поля, для методов изысканий проектных трасс трубопроводов и для методов обследования технического состояния действующих трубопроводов.

ВНИМАНИЕ!
С 01.07.2011г. - новая прошивка измерителя "ERA-MAX", обеспечивающая более глубокую фильтрацию помех. Новая прошивка может быть выслана Вам по электронной почте. При обращении в "НПП ЭРА". не забудьте указать серийный номер прибора. ВНИМАНИЕ: Прошивка только для измерителей "ERA-MAX".

ИЗМЕРИТЕЛЬ "ERA-MAX-IP" скачать тех. описание измерителя модель ERA-MAX IP модель 2012 г.		ИЗМЕРИТЕЛЬ "ERA-MAX" скачать тех. описание измерителя модель 2010г.
		скачать тех. описание измерителя модель до 2010 г.
		перейти к генератору ERA-MAX





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Климатическое исполнение	: IP-67
Диапазон рабочих температур	от минус 25 до +65 °С
Рабочие частоты	:  DC, 1,22; 2,44; 4.88, 9,76; 19,52;  50,100, 625; 1250; 2500Гц.
диапазон входных напряжений постоянный ток	:  10 мкВ ± 4 В (при Rвх 10мОм) :   100мкВ± 4 В (при Rвх 100мОм)
диапазон входных напряжений 1,22; 2,44; 4.88, 9,76; 19,52;  50, 100, 625; 1250; 2500 Гц	: 0,1 мкВ-2,8 В
входное активное сопротивление	:  100 Мом (постоянный ток) : 100 Мом (min)                           (переменный ток)
входная емкость	:  12 пф (max)                                (переменный ток)
полоса пропускания  (выбирается    оператором)	:  (2-3)% /(4-6)% (1,22; 2,44; 4.88, 9,76; 19,52; 50, 100 Гц)           :  0,1 %     /   (0,2)%     (625; 1250; 2500  Гц)
подавление помех (50-60 Гц и радиочастоты)	:  100 дБ (постоянный ток) :  100 дБ (1,22; 2,44; 4.88, 9,76; 19,52;  50, 100, 625; 1250; 2500 Гц)
ёмкость памяти	:  5200 отсчетов / 32000 отсчетов (ERA-MAX-IP)
компенсация стороннего напряжения постоянного тока	: автоматическая, (диапазон компенсации       ± 4000,0 мВ)
интерфейс	:  RS-232C (адаптер USB-COM в комплекте)
основная приведенная погрешность измерений	:  1 %   (вх. напряжение пост. тока) :  4 %   (отношение вх. напряжения   к вых. току генератора;  (для  1,22; 2,44; 4.88;  9,76; 19,52 625; 1250; 2500  Гц)
напряжение питания	:  12 В, встроенный блок аккумуляторов
потребляемый ток	:  30 мА   (макс.)
внутренний источник питания	:  аккумуляторный блок - 2000 мА  12 В.
Режим "MULTIMAX"	: до 128 электродов, при длине косы до 1000 м.
масса, кг / габариты, мм	: 1,2 (со встроенными аккумуляторами) 160х52х200
подключаемые входные приемные устройства	:  - заземленные приемные электроды - активные электроды - воздушная электрическая антенна - стелющаяся приемная линия - индукционная магнитная антенна
