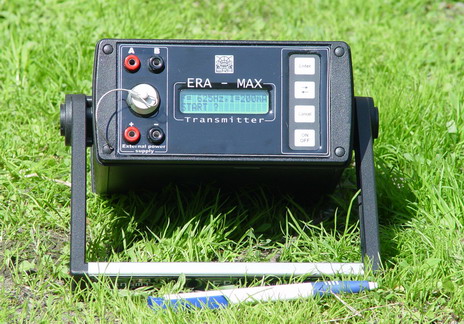

ГЕНЕРАТОР "ERA-MAX"

Генератор предназначен для работы в составе аппаратуры "ERA-MAX" всех модификаций, методами сопротивлений, заряда, естественного поля, методами изысканий проектных трасс трубопроводов и методами обследования технического состояния действующих трубопроводов. Генератор обеспечивает: - возбуждение в активной нагрузке выходного постоянного тока или тока симметричной прямоугольной формы (меандр) на частотах DC; 1,22; 2,44; 4,88: 9,76; 19,52,, 50; 100; 625; 1250; 2500 Гц. - автоматическую установку значений выходного тока. - автоматическую стабилизацию выбранных значений выходного тока при изменении сопротивлений нагрузок и напряжения питания генератора. Генераторы аппаратуры "ERA-MAX" выпускаются в двух модификациях: - генератор "ERA-MAX" - LHF" - с повышенным до 1000 В выходным напряжением на нагрузке (максимальный выходной ток 200 мА) - генератор "ERA-MAX" - HI" - с повышенным до 2000 мА выходным током на нагрузке (максимальное выходное напряжение до 400 В) - генератор «ERA-MAX»-UHP» - выходная мощность 200 ВА, Выходное напряжение - до 500 В



		скачать тех. описание ERA-MAX-LHF
		скачать тех. описание ERA-MAX-HI
		перейти к измерителю ERA-MAX





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГЕНЕРАТОР «ERA-MAX»-UHP»
Климатическое исполнение	: IP-67
диапазон рабочих температур	: от минус 30 до +65 °С
Выходные стабилизированный ток и напряжение	: 5; 10; 20; 50; 100; 200; 500; 750; 1000; 1250; 1500; 1750; 2000 мА; : до 500 В;
Рабочие частоты	DC;1,22; 2,44; 4.88, 9,76; 19,52; 625; 1250; 2500 Гц
Внешний источник питания	: 12-24 В (поставляется дополнительно)
Встроенный аккумуляторный блок	: -
максимальная выходная мощность	200 ВА (max)
масса;  габаритные размеры	: 2.3 кг (с внутренним аккумулятором) 220 x 160 x60 мм
Форма выходного тока	Меандр
выходные генераторные устройства	заземленные электроды;  замкнутая петля; стелющиеся линии;



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГЕНЕРАТОР «ERA-MAX»-HI»
Климатическое исполнение	: IP-67
диапазон рабочих температур	: от минус 30 до +65 °С
Выходные стабилизированный ток и напряжение	: 5; 10; 20; 50; 100; 200; 500; 750; 1000; 1250; 1500; 1750; 2000 мА; : до 400 В, (DC)
Рабочие частоты	:1,22; 2,44; 4.88, 9,76; 19,52; 625; 1250; 2500 Гц
Внешний источник питания	: 12-24 В (поставляется дополнительно)
Встроенный аккумуляторный блок	:  2 Ач
максимальная выходная мощность	40 ВА (max)
масса;  габаритные размеры	: 2.2 кг (с внутренним аккумулятором) 160х160х60 мм
Форма выходного тока	Меандр
выходные генераторные устройства	заземленные электроды;  замкнутая петля;
Режим вращающегося поля	Есть  (при использовании двух генераторов) и специального кабеля)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГЕНЕРАТОР «ERA-MAX»-LHF»
Климатическое исполнение	: IP-67
диапазон рабочих температур	: от минус 30 до +65 °С
Выходные стабилизированный ток и напряжение	:1, 2, 5, 10, 20, 100, 200 мА; : до 1000 В, (DC)
Рабочие частоты	: DC;1,22; 2,44; 4.88, 9,76; 19,52; 625; 1250; 2500 Гц
Внешний источник питания	: 12-24 В (поставляется дополнительно)
Встроенный аккумуляторный блок	:  2 Ач
максимальная выходная мощность	40 ВА (max)
масса;  габаритные размеры	: 2.2 кг (с внутренним аккумулятором) 160х160х60 мм
Форма выходного тока	Меандр
выходные генераторные устройства	заземленные электроды;  замкнутая петля;
Режим вращающегося поля	Есть  (при использовании двух генераторов) и специального кабеля)
