ERA-MULTIMAX
аппаратура многоэлектродного зондирования и профилирования

Э Л Е К Т Р О Т О М О Г Р А Ф И Я

электроразведочная аппаратура ERA-MULTIMAX реклама
СКАЧАТЬ Скачать рекламу ERA-MULTIMAX


Тех. описание
ERA-MUILTIMAX
приемно питающая коса


Тех. описание
ERA-MUILTIMAX

приемная коса


Аппаратура предназначена для проведения электроразведочных работ методом электротомографии и для автоматизации процесса измерений при проведении работ методом ВЭЗ на частотах: 1,22; 2,44; 4,88; 9,76; 19,52; Гц. Аппаратура «ERA-Multimax» состоит из модернизированных измерителя и генератора аппаратуры «ERA-MAX» и адаптера «ERA-Multimax».
(Возможна модернизация аппаратуры ERA-MAX любых модификаций).

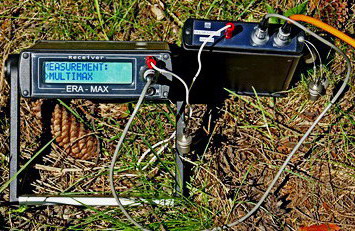

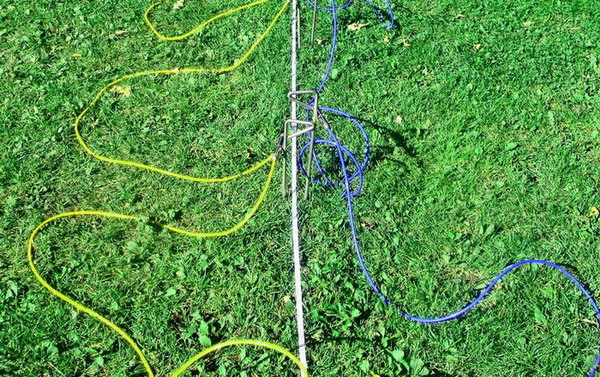

Опытные работы с аппаратурой
ERA-MUILTIMAX


Комлект поставки аппаратуры «ERA-Multimax»:
- питающая и приемная многоэлектродная косы (в соответствии с заявкой)
- программа «ERA-Multimax», для обмена данными измерителя с компьютером и загрузки пользовательских протоколов
- программа «Multimax-Zond», для создания протоколов переключения питающих и приемных электродов
- принадлежнсти: зарядное устройство встроенного аккумулятора адптора, набор кабелей для подключения измерителя и генератора к адаптору.

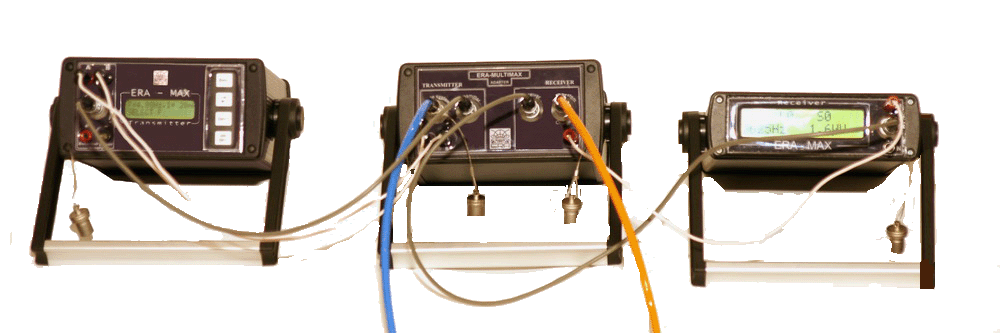

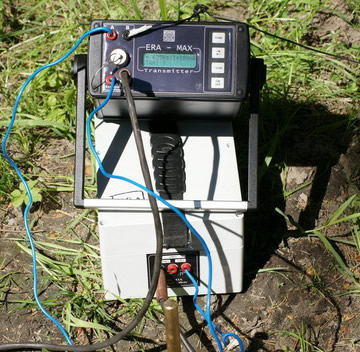

- адаптор «ERA-Multimax»

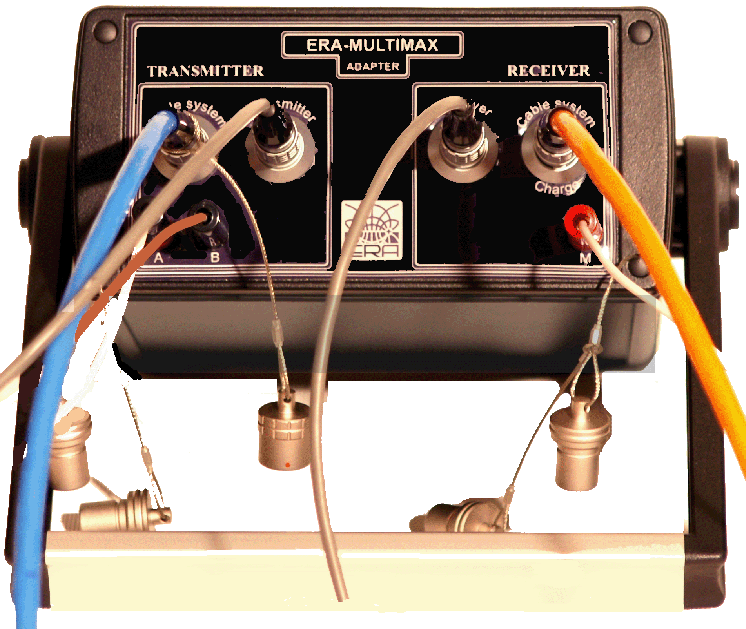

УНИВЕРСАЛЬНЫЙ АДАПТEР ДЛЯ РАБОТЫ С ПРИЁМНОЙ И ПИТАЮЩЕЙ КОСАМИ



Аппаратура «ERA-Multimax» выпускается в двух модификациях: - для работы с приемной и питающей косой и для работы только с приемной косой.
При этом, для работы с приемно питаюшей косой используется универсальный адаптор, а для работы только с приемной косой - адаптор приемной косы.
При поставке аппаратура комплектуется соответствующим адаптером.
  АДАПТEР ПРИЕМНОЙ КОСЫ
Измеритель «ERA-MAX» обеспечивает автоматическое (последовательное) измерение по заданному протоколу разностей потенциалов между электродами косы с записью в память измерителя значений разностей потенциалов
Переключение питающих электродов обеспечивает модифицированный измеритель "ERA-MAX", через адаптер "MULTIMAX", входящий в комплект поставки аппаратуры «ERA-Multimax».



Задание протоколов измерения производится с помощью программы «MULTIMAX"-ZOND», так же осуществляющей первичную обработку и визуализацию данных электрической томографии.
Загрузка протоколов в измеритель осуществляется программой "ERAMultiMax"

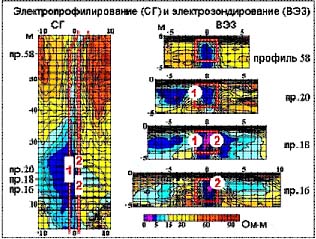

Данные СГ и ВЭЗ


скачать описание
MULTIMAX-ZOND

 MULTIMAX-ZOND cкачать pdf
  СКАЧАТЬ скачать программу ERA-MULTIMAX-ZOND

Технические параметры

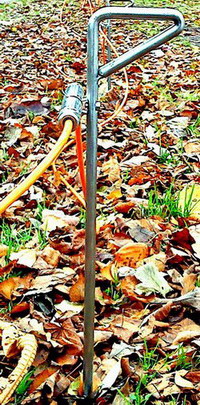

- входное сопротивление активного контакта 100 МОм, корпус из никелированной меди, длина контакта 110 мм, диаметр 18 мм, герметичное исполнение (IP68);
- вариантs исполнения кос: арифметическая коса “MULTIMAX” и логарифмическая коса “MULTIMAX-LOG”). По заказу призводятся косы с произвольным шагом.

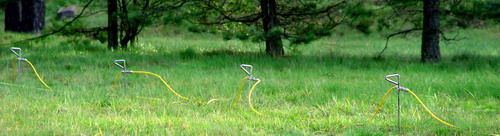

- в различном исполнении коса содержит от 5 до 48 активных контактов, подключенных через адаптер к измерителю; длины кос от 25 до 50 м, диаметр кабеля 6 мм; По заказу призводятся косы длиной до 150 м. Косы имеют разъемы для последовательного соединения кос друг с другом; Общее количество электродов в косе - не более 256.
- растяжение и прочность косы контролируется кевларовой нитью;
- длина приемного электрода-шпильки, подключаемой к активному контакту, 30 см;
- диаметр электрода, 8 мм (нержавеющая сталь);
- электрод-шпилька имеет пружинный зажим для быстрого соединения с активным контактом косы;

ВАРИАНТЫ ИСПОЛНЕНИЯ:
- арифметическая коса "MULTIMAX-24x2" - 24 активных контакта с шагом 2 м; масса 6 кг; используется при детальных работах методами сплошного электрозондирования и срединного градиента (масштаб съемки 1:2000 и крупнее);

- арифметическая коса "MULTIMAX-24x4" - 24 активных контакта с шагом 4 м; масса 7 кг;

- арифметическая коса "MULTIMAX-24x5" - 24 активных контакта с шагом 5 м; масса 8 кг;

- логарифмическая коса “MULTIMAX-LOG” (11 активных контактов с логарифмическим шагом, длина косы 25 м, масса 3.5 кг) и арифметическая коса “MULTIMAX-5x5” (5 активных контактов через 5 м, длина косы 25 м, масса 2.1 кг); используются при работах с асимметричной установкой зондирования “VEZ-MULTIMAX” с логарифмическим шагом разносов “ОА” (максимальные разносы “ОА” 120 и 200 м);
- установка “VEZ-MULTIMAX-LOG”: длина “MN” 2 и 25 м (1 коса); длина “ОВ” 150 и 250 м; разносы “ОА” (6 кос при ОВ=150 м): 2-2.5-3.2-4-5-6.3-8-10-12.5-16-20-25-30-40-50-60-80-100-120 м; разносы “ОА” (10 кос при ОВ=250 м) 2-2.5-3.2-4-5-6.3-8-10-12.5-16-20-25-30-40-50-60-80-100-125-140-160-180-200 м; возможность “конвейерного” способа перемещения установки ВЭЗ с шагом 25, 50 или 100 м;

- Произвольный шаг и количество электродов по заказу.

Протоколы измерений:
- прямая и обратная установки сплошного 3-х электродного ВЭЗ, асимметричная установка ВЭЗ “VEZ-MULTIMAX”, установки профилирования с неподвижными питающими электродами (срединный градиент и др.), диполь-диполь. Пользовательский протокол измерений задаваемый с помощью программы "MULTIMAX-ZOND"



ООО "НПП ЭРА", Санкт-Петербург, 191119. а/я 153. тел.: (812) 964-71-30; факс: (812) 575-54-66;
